1. 工作斗可可左右90°回转(电动回转或者液压回转);
2. 最大作业幅度13.6米,最大作业高度26米,最大作业高度时作业幅度5米;
3. 五节六边形工作臂,上海宝钢钢材,高强度合金钢制作,同步伸缩;
4. 设有应急电动应急泵,给予应急保护;
5. 转台360°全回转;
6. 配备工作频闪灯,照明灯,可夜间作业;
7. 上下配备无线对讲系统,方便作业人员沟通;
8. 大回转机构采用可调模式,长久耐用;
9. 多比例操作系统,无线遥控操作,可联动操作;
10. 前V后H支腿,横向跨距:5370mm,纵向跨距4975mm;
11. 转台配备座椅,方便应急手动全液压操作;
12. 电气系统、液压系统双操作工位;
13. 东风天锦底盘(东风商用车公司旗舰底盘)。
主要技术参数
SCS5130JGKDV型高空作业车主要技术参数
|
类别
|
项目
|
单位
|
数据
|
尺寸参数
|
★总长
|
mm
|
9190
|
★总宽
|
mm
|
2470
|
★总高
|
mm
|
3850
|
质量参数
|
乘坐人数(含驾驶员)
|
人
|
3
|
总质量
|
kg
|
13000
|
主要性能参数
|
工作平台额定载荷★
|
kg
|
240
|
最大作业高度★
|
m
|
26
|
最大作★业高度时作业幅度
|
m
|
5.16
|
最大作业幅度
|
m
|
13.6
|
最大作业幅度时作业高★度
|
m
|
5.6
|
支腿跨距★
|
横向
|
mm
|
5370,5385
|
纵向
|
mm
|
4975.5195
|
臂架变幅时间
|
s
|
150
|
臂架回转速度
|
s/r
|
85
|
支腿收放时间
|
s
|
40
|
行驶参数
|
★前悬
|
mm
|
1430
|
★后悬
|
mm
|
2910
|
★后伸
|
mm
|
350
|
★轴距
|
mm
|
4700
|
最高行驶速度
|
Km/h
|
98
|
最小离地间隙
|
mm
|
249
|
接近角
|
.
|
20
|
离去角
|
.
|
13
|
配置说明
部件名称
|
简要说明
|
底盘
|
东风天锦
|
发动机
|
东风康明斯发动机ISB180 50,功率132KW,国五排放
|
驾驶室
|
单排座,可乘坐3人,驾驶室装备空调,行驶记录系统
|
围板及走台板
|
不锈钢围栏及防滑走台板
|
取力系统
|
气动操作
|
工作平台
|
1200x700x1150
|
臂架形式
|
★五节八边型工作臂,四节同步伸缩
|
臂起落形式
|
★双变幅油缸,臂起落、回转更平稳。
|
回转装置
|
360度连续回转
|
支腿
|
★前V后H型,两节伸缩支腿,单独可调
|
操作
|
★工作平台和地面遥控器电气操作,转台液压操作
|
控制系统
|
负载敏感比例控制系统,实现无级调速
|
调平系统
|
液压自动调平
|
基本功能及安全配置
SCS5130JGKDV型高空作业车基本功能安全配置:作业车可以实现平台载荷220KG,最大作业高度26米,最大作业幅度13.6米。
|
名称
|
简要说明
|
上下车自动互锁装置
|
★用于上下车互锁,防止误操作发生危险
|
工作斗称重装置
|
★可显示工作斗载重及超载报警提示
|
风速检测功能
|
★实时监测报警时的风速情况
|
应急电动应急泵
|
当发动机及主泵发生故障时,可将工作人员送回到地面
|
紧急停止装置
|
用于紧急停止操作
|
夜间安全警示装置
|
在车辆上有工程频闪灯,照明灯
|
整车水平状态测试仪
|
可检测整车横向纵向两个方向倾斜状态
|
发动机点火熄火
|
在转台和平台处可对发动机进行点火,熄火控制
|
实时通讯
|
在平台和下车设有无线对讲
|

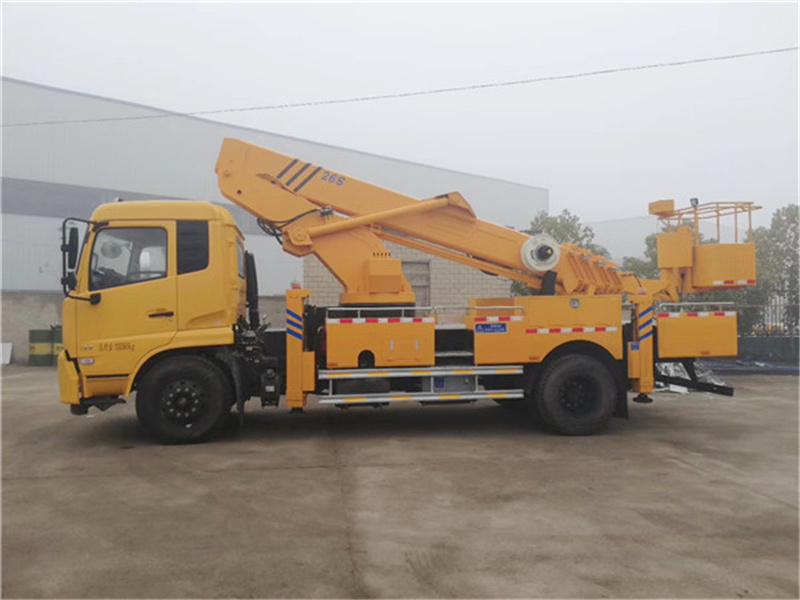

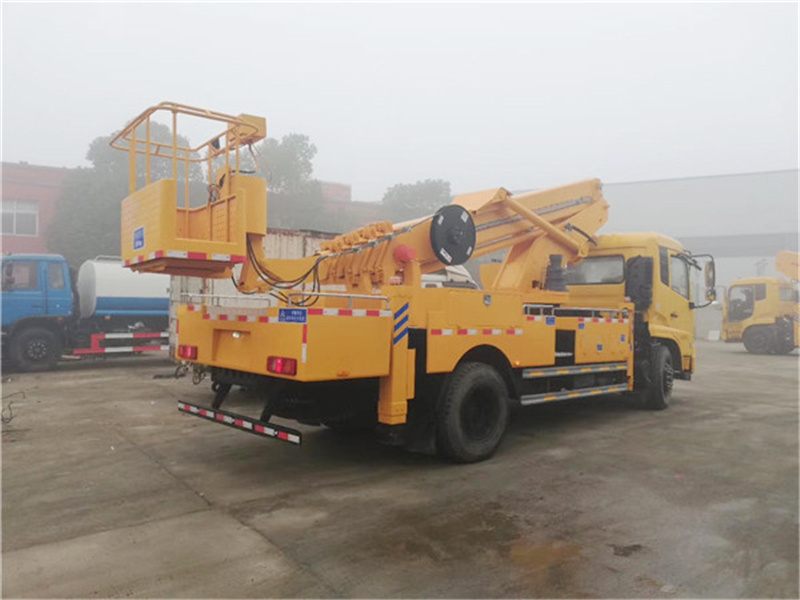

高清图片

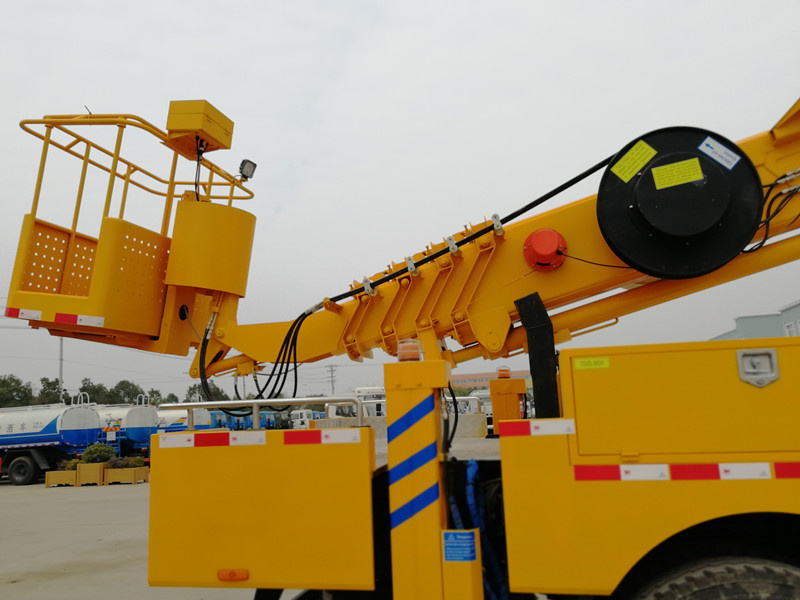

细节展示
分期购车
售后保养
(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)长途转场托运时,车辆前后左右应有固定防滑装置,且四周留有200mm以上空隙,若自行转场时一般应将前喷嘴和后洒水器卸下以防松动丢失。
(4)经常检查各出液孔、口有无堵塞现象,发现杂物堵塞时应及时清理干净。
(5)每班作业完毕,应清洗油污、管路卷放整齐,清理现场,关门落锁。
(6)车辆长期不用或冬天存放,应放尽罐体、泵内及管路内余水,存放时应停放在车棚内,擦试干净,以避免暴晒雨淋。
蓝牌东风5吨随车吊更换液压油的正确步骤底盘的清洁:
离地面最近的底盘肯定是被泥沙弄得一塌糊涂。所以在进行其他部件清洁之前,我们先要对蓝牌东风5吨随车吊更换液压油的正确步骤的底盘进行一个全面的清洁。经过泥泞道路后,蓝牌东风5吨随车吊更换液压油的正确步骤的前后轮毂板上均会沾满黄色的泥浆和小的沙石。在清洁时需用高压水枪放到轮毂板下方,高压水枪的喷水方向朝轮毂板方向,这样才能有效清除附着在轮毂板上的。
蓝牌东风5吨随车吊更换液压油的正确步骤漆面的清洁:
完成了底盘的清洁,我们即可对蓝牌东风5吨随车吊更换液压油的正确步骤车身进行清洗。首先,用自来水由上到下地冲洗车漆表面,目的是冲走车身上较大体积的沙石。使用毛巾由车顶到车底轻轻地拭擦。请注意,越靠近底盘的漆面越要小心拭擦,以免爱车车漆被细沙刮伤。
常见问题
(1)免费维修方案以及期限? 1、跟踪服务时间:终身;
2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费;
3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员;
4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地二汽东风技术服务站统一供货,根据用户要求由厂方直接发货;
2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。
专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供最好的服务!
